- Austria / Österreich
- Bosnia ed Erzegovina / Босна и Херцеговина
- Bulgaria / България
- Croazia / Hrvatska
- Repubblica Ceca e Slovacchia / Česká republika & Slovensko
- Finlandia / Suomi
- Francia / France
- Germania / Deutschland
- Grecia / ΕΛΛΑΔΑ
- Italia / Italia
- Paesi Bassi / Nederland
- nordisch / Nordic
- Polonia / Polska
- Portogallo / Portugal
- Romania e Moldavia / România & Moldova
- Slovenia / Slovenija
- Serbia e Montenegro / Србија и Црна Гора
- Spagna / España
- Svizzera / Schweiz
- Turchia / Türkiye
- Gran Bretagna e Irlanda / UK & Ireland
Oggi, gli utilizzatori di zirconia dentale hanno la possibilità di scegliere tra un’ampia offerta. Molti produttori offrono materiali in zirconia che si differenziano per proprietà meccaniche, ottiche e per le indicazioni d’uso. Ciò che a prima vista non è evidente è che i vari prodotti in zirconia disponibili differiscono anche per la qualità del blocco CAD/CAM. La qualità del blocco dipende fortemente dalla qualità delle materie prime ed è influenzata da diversi aspetti della loro lavorazione: la pressatura e la pre-sinterizzazione. Questo ha un enorme impatto sulla qualità della superficie, sulla stabilità dei bordi, sull'adattamento e sui requisiti di lavorazione dei restauri fresati.

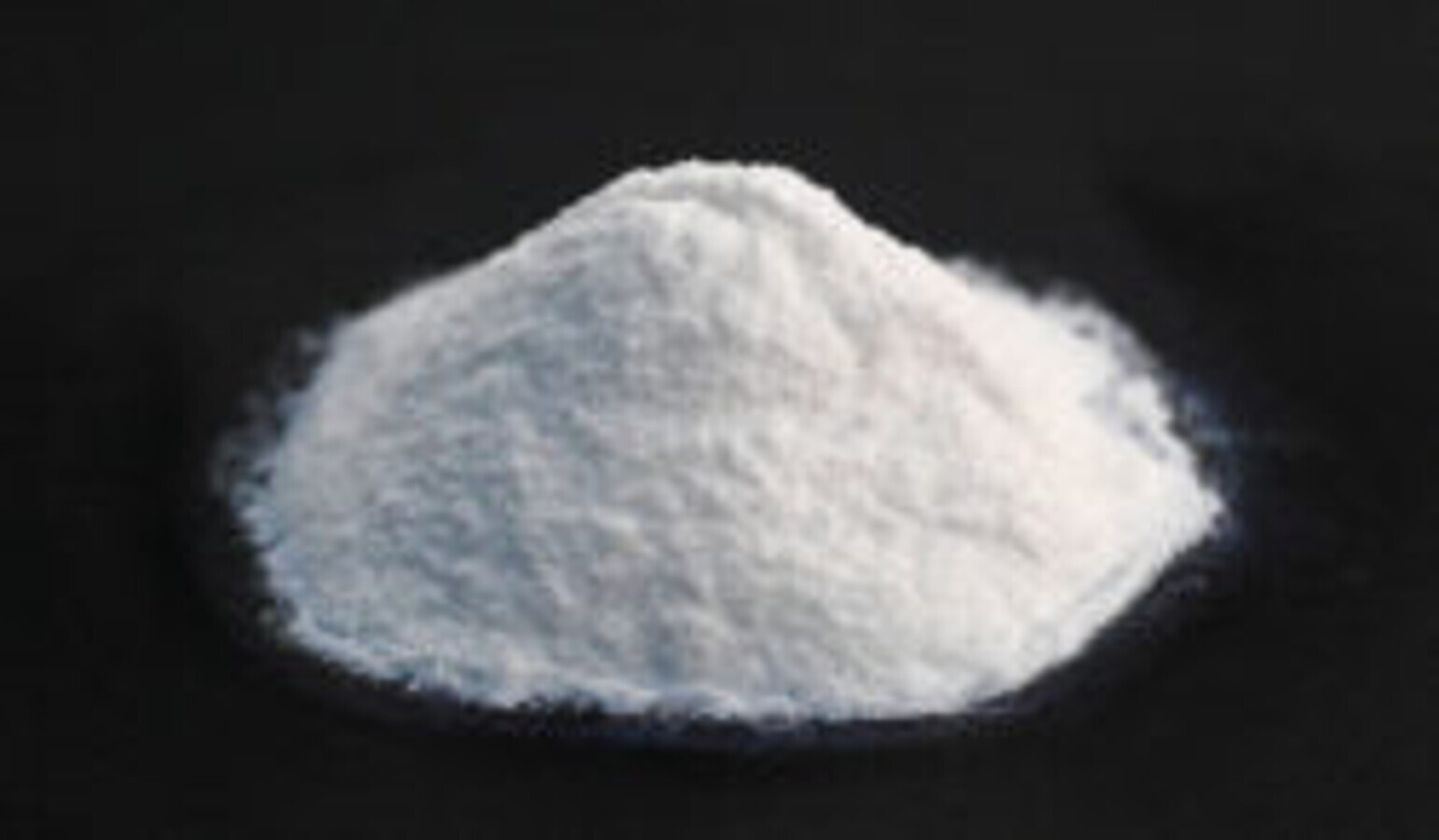

Produzione delle materie prime
La zirconia dentale pre-colorata è tipicamente costituita da ossidi metallici, tra cui l'ossido di zirconio, l'ossido di ittrio e l'ossido di alluminio, oltre ad additivi come leganti e pigmenti colorati o ioni. La maggior parte dei produttori di zirconia dentale acquista la polvere prefabbricata da un partner esterno al settore (Tosoh Corporation è l’opzione più diffusa). Al contrario, Kuraray Noritake Dental si affida a un processo interno end-to-end (ovvero, interno all’azienda dall’inizio alla fine) che comprende la produzione e l'aggiunta dei componenti che formano l'innovativa tecnologia multistrato dell'azienda, che permette di abbinare, con precisione, le tonalità dei blocchi policromi ai colori della scala colori classica VITA A1-D4.
Poiché più fasi di produzione della polvere vengono svolte all'interno dell'azienda, quest'ultima ha il pieno controllo sulla qualità delle materie prime, della granulometria e della purezza della formulazione. Ciò consente un preciso allineamento delle proprietà meccaniche e ottiche del prodotto. Le caratteristiche dei restauri in zirconia che sono influenzate dalla qualità e dalla composizione della polvere includono la traslucenza e l'aspetto cromatico, la resistenza alla flessione, il comportamento all'invecchiamento e le prestazioni di sinterizzazione.
Pressatura del blocco
I dischi e i blocchi in zirconia utilizzati per l'elaborazione CAD/CAM sono solitamente prodotti mediante una doppia pressatura: monoassiale e isostatica. Nel processo di compattazione monoassiale, la pressione viene applicata alla polvere da una direzione (monoassiale) o da due direzioni (biassiale), mentre il processo di compattazione isostatica comporta una pressione praticamente uguale applicata da tutti i lati. Di conseguenza, la pressatura isostatica determina solitamente una distribuzione più uniforme della densità in tutto il blocco e una sua maggiore omogeneità. Questi fattori sono i presupposti per un comportamento prevedibile nella lavorazione e nella sinterizzazione e influenzano l'adattamento del restauro finale. Per ottenere proprietà meccaniche e ottiche ottimali del materiale in zirconia, è essenziale evitare grandi porosità, sacche d'aria e impurità causate dalle particelle trasportate dall'aria che rimangono intrappolate durante la pressatura.
In Kuraray Noritake Dental, un processo di pressatura unico ed estremamente meticoloso permette di ottenere una distribuzione uniforme della pressione e un basso rischio di contaminazione da particelle trasportate dall'aria. Questa specifica procedura riduce le forze di gravitazione e contribuisce ad avere la più alta densità possibile di materiale in zirconia. Tutti i processi di preparazione ad alto livello, dalla produzione delle materie prime alla pressatura, sono responsabili dell'elevata stabilità dei bordi e della qualità della superficie dei restauri fresati con KATANA Zirconia.
Pre-sinterizzazione
La procedura di pre-sinterizzazione è necessaria in quanto conferisce ai blocchi pressati la stabilità necessaria per poter essere lavorati con macchine di fresatura CNC strumenti per la fresatura. Il profilo di temperatura selezionato e la durata del ciclo di pre-sinterizzazione determinano la resistenza del materiale, le proprietà di lavorazione e hanno un impatto sul processo di sinterizzazione finale.
L'esclusiva procedura di pre-sinterizzazione effettuata negli impianti di produzione di Kuraray Noritake Dental consente di ottenere blocchi stabili nel loro stato pre-sinterizzato. Anche se più stabile, la zirconia KATANA pre-sinterizzata è lavorabile con i comuni strumenti per la fresatura con rivestimento diamantato senza alcun rischio di rottura o di usura.

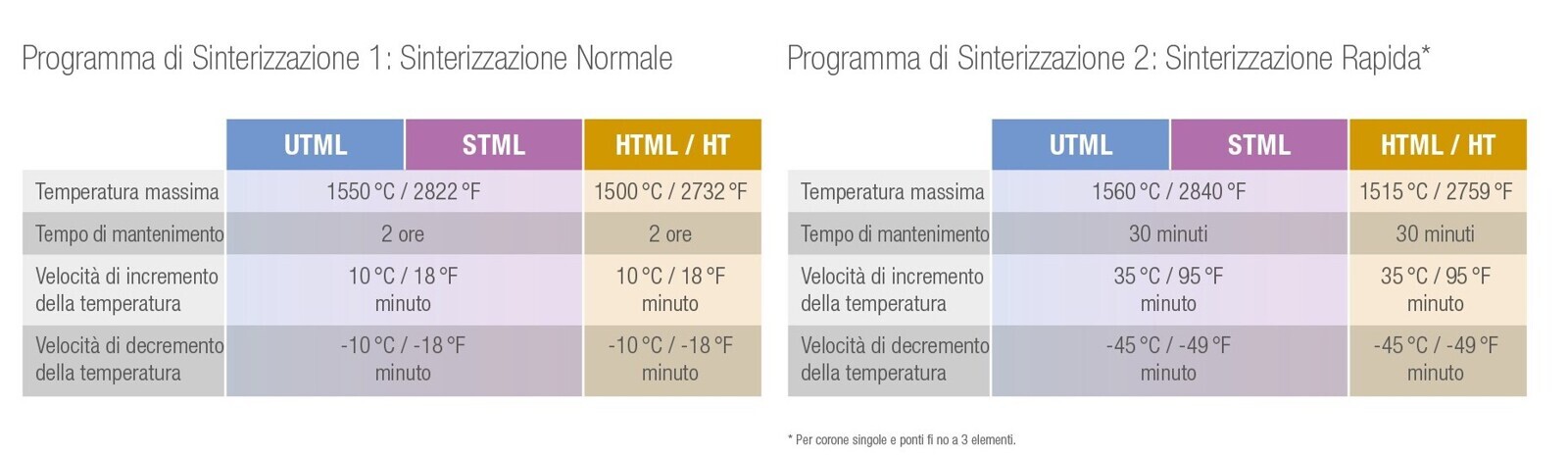

Sinterizzazione rapida per il laboratorio
Questa procedura unica nel suo genere ha un impatto positivo sulla levigatezza della superficie dopo la fresatura e può ridurre notevolmente i tempi di sinterizzazione. Infatti, il programma di sinterizzazione rapido offerto per tutte le varianti di KATANA Zirconia è il più veloce sul mercato. Nel laboratorio odontotecnico i tempi di sinterizzazione possono essere ridotti a 90 minuti* per restauri di denti singoli e ponti fino a tre unità.

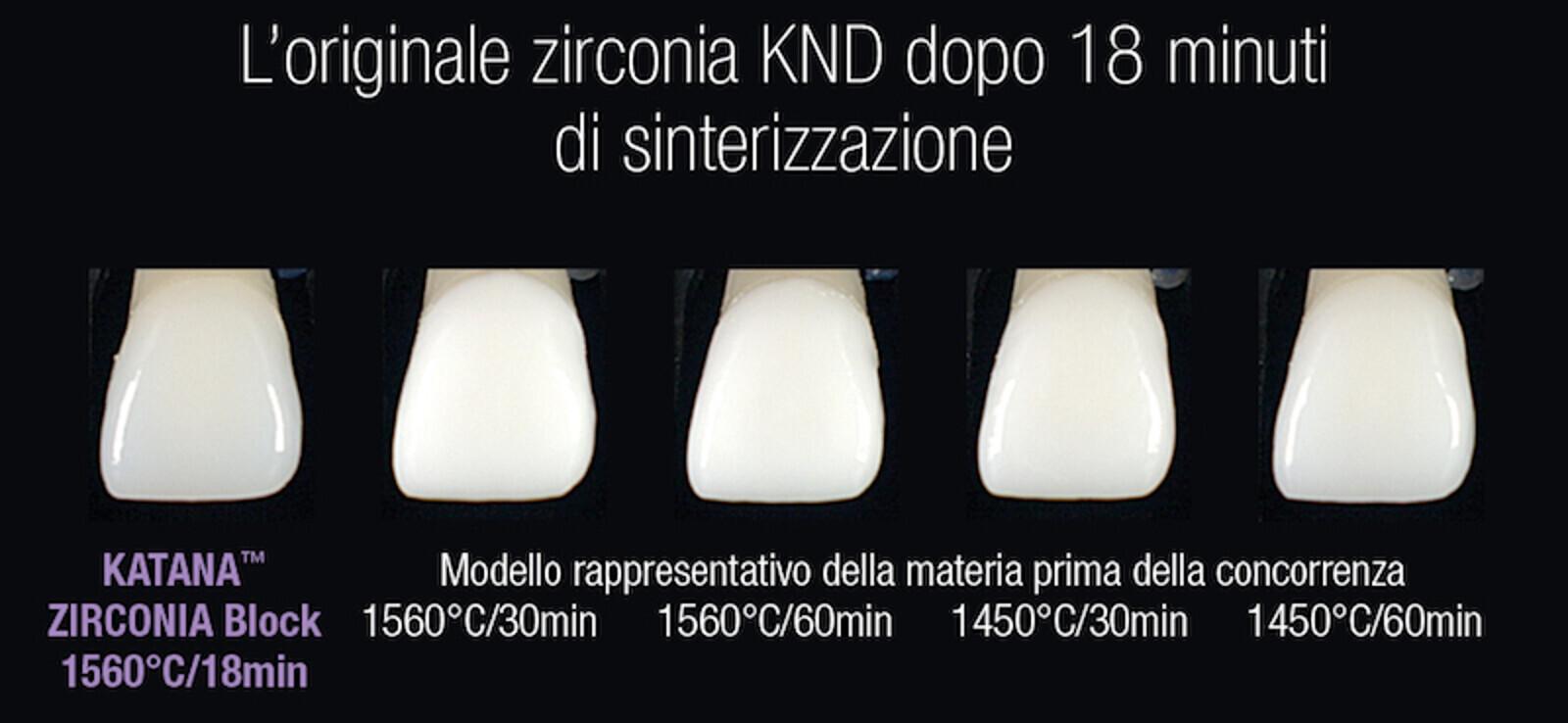

Sinterizzazione rapida per l’uso in studio odontoiatrico
Utilizzando il blocco di KATANA Zirconia con il sistema CEREC di Dentsply Sirona, è possibile sinterizzare corone singole con ponti fino a tre elementi in 18-30 minuti senza compromettere le proprietà meccaniche o ottiche.
Proprietà uniche di KATANA Zirconia
Insieme, questi sforzi intrapresi da Kuraray Noritake Dental per produrre zirconia dentale di altissima qualità fanno la differenza. Le serie KATANA Zirconia—KATANA Zirconia Ultra Translucent Multi Layered (UTML), Super Translucent Multi Layered (STML), High Translucent Multi Layered (HTML) e KATANA Zirconia High Translucent Mono Layered (HT)—hanno una struttura omogenea, ad alta densità con bassa porosità e un alto livello di purezza. In questo modo si ottimizzano le prestazioni dei blocchi durante la lavorazione.
Ruvidità della superficie
Un comportamento di produzione ottimizzato permette di ottenere margini regolari, superfici lisce e un adattamento preciso dei restauri. Quest'ultimo è dovuto al fatto che il comportamento di fresatura e la contrazione volumetrica durante la sinterizzazione finale sono altamente prevedibili, in modo che l’utilizzatore che progetta un gap per cemento di 20 µm otterrà ciò che desidera. Grazie all’ottimo controllo delle proprietà ottiche e alla precisa corrispondenza con i classici colori VITA A1-D4, KATANA Zirconia è considerata una delle opzioni di zirconia dentale più estetiche disponibili sul mercato.
Ottimo adattamento marginale
Per garantire tutte le caratteristiche desiderate del materiale, comprese l'estetica e la resistenza, è essenziale che le lavorazioni nel laboratorio odontotecnico, fresatura e sinterizzazione, siano eseguite seguendo i protocolli raccomandati. Ciò significa che la fresatrice e il forno devono essere puliti e calibrati regolarmente, per fornire le condizioni per una lavorazione ottimizzata della zirconia, dalla polvere fino al restauro finale.
gio. 21 marzo 2024
1:00 (CET) Rome
Mastering dental photography: Elevate your practice with compelling images
ven. 22 marzo 2024
16:00 (CET) Rome
Synergistic workflows: Uniting clinicians and lab technicians
lun. 25 marzo 2024
18:00 (CET) Rome
Sinnvolle Integration von Alignern in der nicht invasiven Comprehensive Dentistry
mar. 26 marzo 2024
19:00 (CET) Rome
Neodent Discovery: Avoiding complication and achieving successful outcomes through advanced diagnosis and treatment planning—free-hand vs guided protocols
mar. 26 marzo 2024
21:00 (CET) Rome
The use of sticky xenograft in full-arch restorations and complex cases
mar. 26 marzo 2024
23:00 (CET) Rome
Preventing and avoiding complications with zygomatic implants: Biomechanical principles emphasized
mer. 27 marzo 2024
13:00 (CET) Rome
